Quy trình thi công và tiêu chuẩn nghiệm thu cọc khoan nhồi

Trâm Anh
23, May, 2021

Chúng ta đã có bài so sánh cọc ép và cọc khoan nhồi giới thiệu khái niệm và ưu, nhược điểm của cọc khoan nhồi. Nhưng để hiểu rõ hơn về công nghệ thi công cọc khoan nhồi, một loại cọc được ứng dụng cho các công trình cao tầng, thủy lợi có tải trọng cực kỳ lớn, thì Huy Đồng sẽ cung cấp cho các bạn những điều cần biết về Quy trình, tiêu chuẩn nghiệm thu và giám sát thi công cọc khoan nhồi.

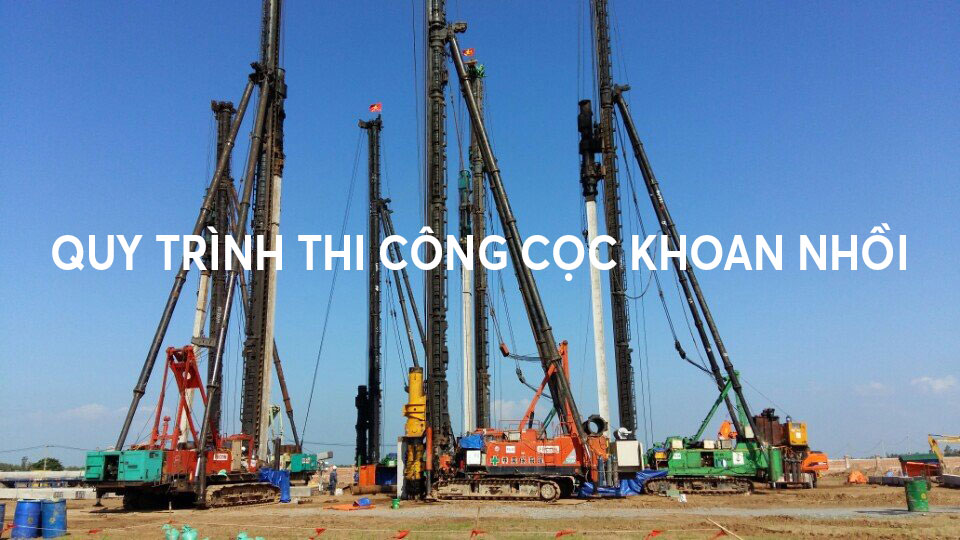

Quy trình thi công cọc khoan nhồi

Công tác chuẩn bị

1. Khảo sát địc chất: Để có đầy đủ số liệu cho thi công cọc đại trà, nhất là trong điều kiện địa chất phức tạp, các công trình quan trọng, cọc chịu tải trọng lớn. Nhà thầu nên tiến hành thí nghiệm việc giữ thành hố khoan, thi công các cọc thử và tiến hành thí nghiệm cọc bằng tải trọng Tĩnh.

2. Kiểm tra tổng quát: Trước khi thi công cọc cần tiến hành kiểm tra mọi công tác chuẩn bị để thi công cọc theo biện pháp thi công được duyệt, các công việc chuẩn bị chính có thể như sau:

  • Hiểu rõ điều kiện địa chất và thuỷ văn của công trình, chiều dày và đặc trưng cơ lý của các lớp đất, kết quả quan trắc mực nước ngầm; áp lực nước lỗ rỗng, tốc độ dòng chảy của nước trong đất, khí độc hoặc khí dễ gây cháy nổ v.v.
  • Nhà thầu chuẩn bị các phương án loại bỏ các chướng ngại vật dưới đất khi gặp phải, phòng ngừa ảnh hưởng xấu đến công trình lân cận và công trình ngầm.
  • Nhà thầu phải yêu cầu Chủ đầu tư tiến hành công tác khảo sát, đo vẽ lập hồ sơ.
  • Kiểm tra chất lượng của vật liệu chính (Thép, Xi măng, phụ gia, cát, đá, nước, …).
  • Đảm bảo máy móc, thiết bị trong tình trạng sẵn sàng hoạt động tốt.
  • Thi công lưới trắc đạc định vị các trục móng và toạ độ các cọc cần thi công.
  • San ủi mặt bằng và làm đường phục vụ thi công.
  • Lập phương án vận chuyển chất thải, tránh gây ô nhiễm môi trường.
  • Lập biểu kiểm tra và nghiệm thu các công đoạn thi công theo mẫu in sẵn.
  • Kiểm tra đường ống dẫn Bentonite, hố đào cạnh cọc để chứa Bentonite thu hồi.
  • Lập biên bản nghiệm thu công tác chuẩn bị trước khi thi công.

Tiến hành thi công

Định vị cọc:


1. Căn cứ bản vẽ thiết kế và địa hình thực tế trên công trường mà ta định vị tim cọc.

2. Trong quá trình thi công dấu định vị cọc dễ bị mất do bùn lầy, thiết bị di chuyển.

3. Cách định vị cọc nên làm:

  • Chọn 2 trục trên bản vẽ vuông góc tạo thành hệ toạ độ khống chế 4 móc của hệ trục này được gởi lên chỗ an toàn nhất có thể bên ngoài khu vực xây dựng. Từ hệ toạ độ này sẽ triển khai xác định các vị trí tim cọc. Khi bắt đầu khoan tại mỗi cọc phải kiểm tra lại.
  • Sai số định vị của tim cọc sau khi thi công không được lệch quá 1/3 đường kính cọc.
  • Tim cọc được xác định bằng 2 tim mốc kiểm tra A và B (xem hình) vuông góc với nhau và đều cách tim cọc 1 khoảng L bằng nhau.

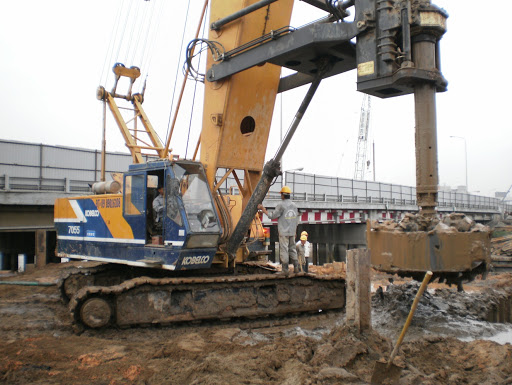

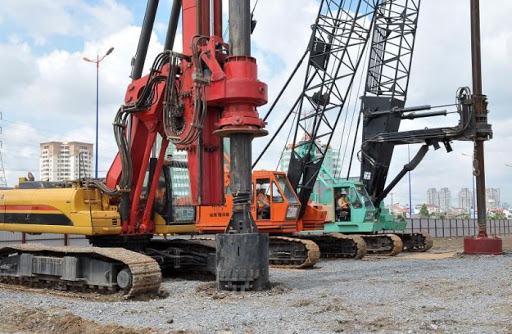

Khoan tạo lỗ

Trước khi khoan phải kiểm tra độ thẳng đứng theo dây dọi của thân dẫn hướng của cần khoan để lỗ khoan không bị xiên lệch quá độ nghiêng cho phép (1/100).

Để kiểm tra độ lệch xiên trên hiện trường tiện lợi nhất là xem việc lắp ráp các đoạn ống đổ bêtông. Khi lỗ khoan bị lệch nghiêng thì không thể đưa ống đổ xuống đáy hố được, tự thân ống bằng kim loại sẽ xuống theo đường dây dọi do trọng lượng bản thân của nó.

1. Khoan gần cọc vừa mới đổ bêtông xong:

Khoan trong đất bão hoà nước khi khoảng cách mép các lỗ khoan < 1.5 m nên tiến hành cách quảng 1 lỗ; khoan các lỗ nằm giữa 2 cọc đã đổ bêtông nên tiến hành sau ít nhất 24 giờ từ khi kết thúc đổ bêtông.

2. Cao độ dung dịch khoan trong lỗ phải cao hơn mực nước ngầm ít nhất là 1.5 m. Khi có hiện tượng thất thoát dung dịch trong hố khoan thì phải có biện pháp xử lý kịp thời.

3. Đo đạc trong khi khoan: Gồm kiểm tra tim cọc, đo đạc độ sâu các lớp đất qua mùn khoan lấy ra và độ sâu hố khoan theo thiết kế. Các lớp đất theo chiều sâu khoan phải được ghi chép trong nhật ký khoan và hồ sơ nghiệm thu cọc. Cứ khoan được 2 m thì lấy mẫu đất 1 lần. Nếu phát hiện thấy địa tầng khác so với hồ sơ khảo sát địa chất thì báo ngay cho thiết kế và chủ đầu tư để có biện pháp điều chỉnh, xử lý kịp thời.

a. Sau khi khoan đến chiều sâu thiết kế, dừng khoan 30 phút để đo độ lắng. Độ lắng được xác định bằng chênh lệch chiều sâu giữa 2 lần đo lúc khoan xong và sau 30 phút. Nếu độ lắng vượt quá giới hạn cho phép thì tiến hành hút cho tới khi đạt yêu cầu.

Dung dịch khoan: Là dung dịch gồm nước sạch và các hoá chất khác như Bentonite, Polime …, có khả năng tạo màng cách nước gữa thành hố khoan và đất xung quanh, đồng thời giữ ổn định thành hố khoan.

b. Tuỳ theo điều kiện địa chất, thuỷ văn, nước ngầm để chọn phương pháp giữ thành hố khoan và dung dịch khoan thích hợp. Dung dịch khoan được chọn dựa trên tính toán theo nguyên lý cân bằng áp lực ngang giữa cột dung dịch trong hố khoan và áp lực của đất nền và nước quanh vách lỗ.  Khi khoan trong địa tầng dễ sụt lở, áp lực cột dung dịch phải luôn lớn hơn áp lực ngang của đất và nước bên ngoài.

c. Dung dịch Bentonite dùng giữ thành hố khoan nơi địa tầng dễ sụt lỡ. Khi mực nước ngầm cao (lên đến mặt đất) cho phép tăng tỷ trọng dung dịch bằng các chất có tỷ trọng cao như Barit, cát Magnetic …

d. Kiểm tra dung dịch Bentonite từ khi chế biến cho đến khi kết thúc đổ bêtông từng cọc, kể cả việc điều chỉnh để đảm bảo độ nhớt và tỷ trọng thích hợp. Dung dịch có thể tái sử dụng trong thời gian thi công nếu đảm bảo được các chỉ tiêu thích hợp, nhưng không quá 6 tháng.

e. Nhiệm vụ của dung dịch: Chuyển bùn tự nhiên lên hố lắng, cân bằng thuỷ tĩnh để thành vách hố khoan không bị sập.

g. Trong trường hợp ngừng thi công (do thời tiết hay hết giờ làm) người kỹ thuật phải đảm bảo trong hố khoan có đầy dung dịch và không bị thấm đi trong thời gian ngưng thi công.

Kiểm tra địa tầng:

  • Kỹ thuật viên đọc kỹ hồ sơ khảo sát địa chất để nắm rõ chiều dày các lớp đất mà cọc phải đi qua, tính chất của các lớp đất.
  • Tại mỗi lỗ khoan: Dựa vào tốc độ xuống của mũi khoan, màu sắc của dung dịch, thành phần của bùn kỹ thuật viên xem và ghi rõ trong “Hồ Sơ Lý Lịch Cọc”. Nếu địa tầng thực tế có khác nhiều so với hồ sơ khảo sát địa chất thì giám sát thi công báo cáo cho bên tư vấn biết.

Kịểm tra độ sâu của hố khoan:

Dùng thước dây có treo quả dọi thả xuống hố khoan sau khi vệ sinh hố khoan, hoặc đo chiều dài của từng cần khoan để xác định độ sâu của hố khoan.

Vệ sinh hố khoan:

1. Đây là công đoạn quan trọng nhất trong quá trình thi công cọc khoan nhồi. Sau khi khoan đến độ sâu thiết kế lượng phôi khoan không thể trồi lên hết. Khi ngừng khoan, những phôi khoan lơ lửng trong dung dịch sẽ lắng trở lại trong đáy hố khoan, hoặc những phôi khoan có kích thước lớn mà dung dịch không thể đưa lên khỏi hố khoan được.

2. Các công đoạn xử lý như sau:

  • Dùng ống PVC hoặc ống kim loại có đường kính từ 60 – 100 mm (càng lớn càng dễ bơm) đưa xuống tới đáy hố khoan, dùng khí nén bơm ngược bùn tự nhiên trong hố khoan ra ngoài, các phôi khoan có xu hướng lắng xuống sẽ bị đẩy ngược lên và thoát ra ngoài lỗ khoan cho đến khi không còn cặn lắng lẫn lộn là đạt yêu cầu.
  • Trong quá trình bơm khí nén, hố khoan phải luôn luôn được cấp đầy dung dịch để xác định độ sạch hố khoan. Có thể làm cụ thể như sau: Đổ vào hố khoan một số đá 1x2,  khi bơm lên dùng lưới hứng lại để kiểm tra. Nếu lượng đá 1x2 được bơm lên gần bằng với lượng đá bỏ xuống thì công đoạn vệ sinh hố khoan đạt yêu cầu.

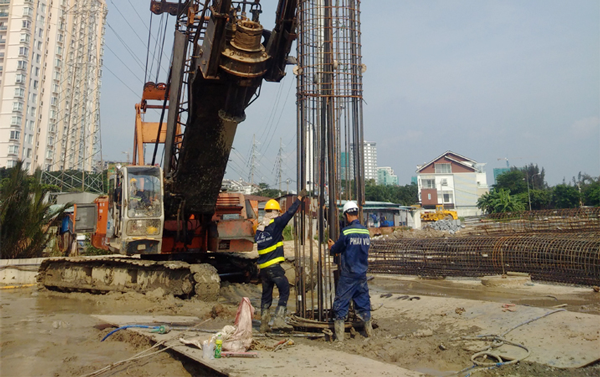

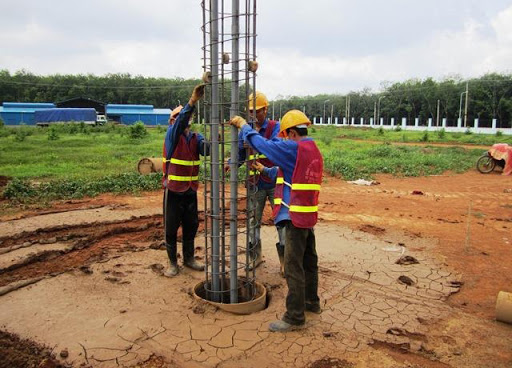

Công tác cốt thép:

  • Căn cứ vào bản vẽ thiết kế để gia công thép cho cọc.
  • Con kê: Là phụ kiện bằng thép bản hoặc Xi măng – Cát (hình tròn) dùng định vị lồng thép trong lỗ khoan. Chiều dày lớp bảo vệ là 50 mm
  • Số lượng con kê cần buộc đủ để hạ lồng thép chính tâm.
  • Nối các đoạn lồng thép chủ yếu bằng dây buộc, chiều dài nối theo quy định của thiết kế.
  • Khi cọc có chiều dài lớn, cần phải nối bằng Bulon đảm bảo đoạn lồng thép không bị tụt khi lắp hạ.

Xử lý cặn lắng đáy lỗ khoan trước khi đổ Bêtông:

  • Sau khi hạ xong cốt thép mà cặn lắng vẫn quá quy định thì phải bơm hút bùn để làm sạch đáy. Trong quá trình xử lý cặn lắng phải bổ sung dung dịch đảm bảo cao độ dung dịch theo quy định.
  • Công nghệ khí nâng được dùng để làm sạch hố khoan. Khí nén được đưa xuống gần đáy hố khoan bằng ống thép (đk 60 mm), cách đáy khoảng 60 cm. Khí nén được trộn với bùn nặng tạo thành loại bùn nhẹ dâng lên theo ống đổ Bêtông ra ngoài. Qúa trình thổi rửa tiến hành cho tới khi các chỉ tiêu của dung dịch khoan và độ lắng đạt yêu cầu quy định.

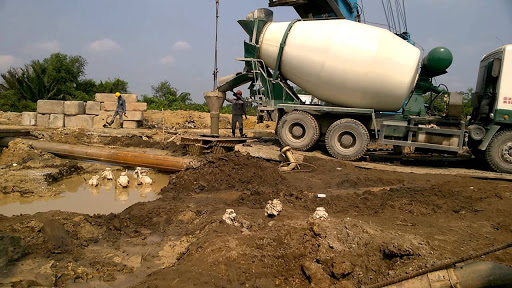

Công tác Bêtông:

  • Đáy ống đổ bêtông phải luôn ngập trong bêtông ≥ 1.5 m.
  • Dùng nút dịch chuyển tạm thời (nút cao su hay nhựa có vát côn) đảm bảo cho mẻ bêtông đầu tiên không tiếp xúc trực tiếp với dung dịch khoan trong ống đổ bêtông và loại trừ khoảng chân không khi đổ bêtông.
  • Bêtông không được gián đoạn trong thời gian dung dịch khoan có thể giữ thành hố khoan (khoảng 4 giờ).
  • Mac Bêtông thường dùng là 250.
  • Cấp phối đá, cát, xi măng, nước, phụ gia (nếu có) phải đúng với mac bêtông.
  • Chất lượng của các vật liệu bêtông phải đảm bảo, tránh các tạp chất.
  • Độ sụt của bêtông khoảng 180 mm.
  • Khối lượng bêtông thực tế so với kích thước lỗ cọc theo lý thuyết không được > 20 %. Khi tổn thất bêtông lớn phải kiểm tra lại biện pháp giữ thành hố khoan.
  • Lấy mẫu bêtông để kiểm tra chất lượng của bêtông.

Xem ngay báo giá các loại xi măng đúc cọc tốt nhất Tại đây.

Quy trình đổ Bêtông:

  • Căn cứ tiết diện và chiều dài cọc thiết ke, kỹ thuật viên tính sơ bộ lượng bêtông sẽ cần để lắp đầy lỗ khoan. Thực tế tiết diện cọc sẽ lớn hơn tuỳ theo tầng địa chất.
  • Để đảm bảo chất lượng và cường độ bêtông trong suốt chiều dài cọc, thì thời gian đổ bêtông cho 1 cọc không được kéo dài quá 6 giờ.
  • Qui trình cắt ống đổ bêtông: Kỹ thuật viên và giám sát có thể theo dõi cao độ của mức bêtông dâng lên trong hố khoan bằng cách tính sơ bộ lượng bêtông đổ qua từng mẻ.
  • Trước khi cắt ống đỗ bêtông phải nâng ống đổ rồi thả chùng Cable để xác định “độ ngồi” của ống đổ trong bêtông, rồi cho cắt ống.
  • Khi bêtông dâng lên miệng hố khoan, dù công tác vệ sinh đã được làm kỹ lưỡng nhưng lớp bêtông trên cùng thường bị nhiễm bùn tự nhiên. Nên lớp bêtông trên cùng  trào ra khỏi miệng hố khoan phải bỏ đi, khi thấy lớp bêtông kế tiếp đạt yêu cầu thì ngưng đổ.

Kiểm tra tiêu chuẩn và nghiệm thu cọc khoan nhồi

Kiểm tra dung dịch khoan:

  • Dung dịch khoan phải được chuẩn bị trong các bồn chứa có dung tích đủ lớn, pha trộn với nước sạch, cấp phối tuỳ theo chủng loại Bentonite.
  • Bề dày lớp cặn lắng đáy cọc ≤ 10 cm (đối với cọc ma sát + chống)
  • Kiểm tra dung dịch khoan bằng các thiết bị thích hợp, việc đo lường dung trọng có độ chính xác 0.005 g/ml.
  • Trước khi đổ bêtông nếu kiểm tra mẫu dung dịch tại độ sâu khoảng 0.5 m từ đáy lên có khối lượng riêng > 1.25 g/cm3, hàm lượng cát > 8%, độ nhớt > 28 giây thì phải thổi rửa đáy lỗ khoan để đảm bảo chất lượng cọc.

Tên chỉ tiêu

Chỉ tiêu tính năng

Phương pháp kiểm tra

1. Khối lượng riêng

1.05  1.15 g/cm3

Tỷ trọng kế  hoặc Bomêkế

2. Độ nhớt

18  45 giây

Phễu 500/700cc

3. Hàm lượng cát

< 6%



4. Tỷ lệ chất keo

> 95%

Đong cốc

5. Lượng mất nước

< 30 ml/30phút

Dụng cụ đo lượng mất nước

6. Độ dày áo sét

1  3 mm/30phút

Dụng cụ đo lượng mất nước

7. Lực cắt tĩnh

1phút: 20  30 mg/cm2



10 phút 50  100 mg/cm2

Lực kế cắt tĩnh



8. Tính ổn định

< 0.03 g/cm2



9. Độ pH

7  9

Giấy thử pH

Bảng 1: Chỉ tiêu tính năng ban đầu của dung dịch Bentonite.

Kiểm tra lỗ khoan:

  • Sai số cho phép về lỗ cọc do thiết kế quy định.

Thông số kiểm tra

Phương pháp kiểm tra

 Tình trạng lỗ cọc

 -Kiểm tra bằng mắt có đèn rọi
-Dùng siêu âm hoặc camera ghi chụp hình lỗ cọc

 Độ thẳng đứng và độ sâu

 -Theo chiều dài cần khoan và mũi khoan
- Thước dây
-Quả dọi
- Máy đo độ nghiêng

 Độ lắng đáy lỗ

 - Thả chuỳ (hình chóp nặng 1kg)
- So sánh độ sâu đo bằng thước dây trước và sau khi vét, thổi rửa

Bảng 2: Các thông số cần kiểm tra về lỗ cọc

  • Sai số cho phép về độ sâu hố khoan ± 10cm.

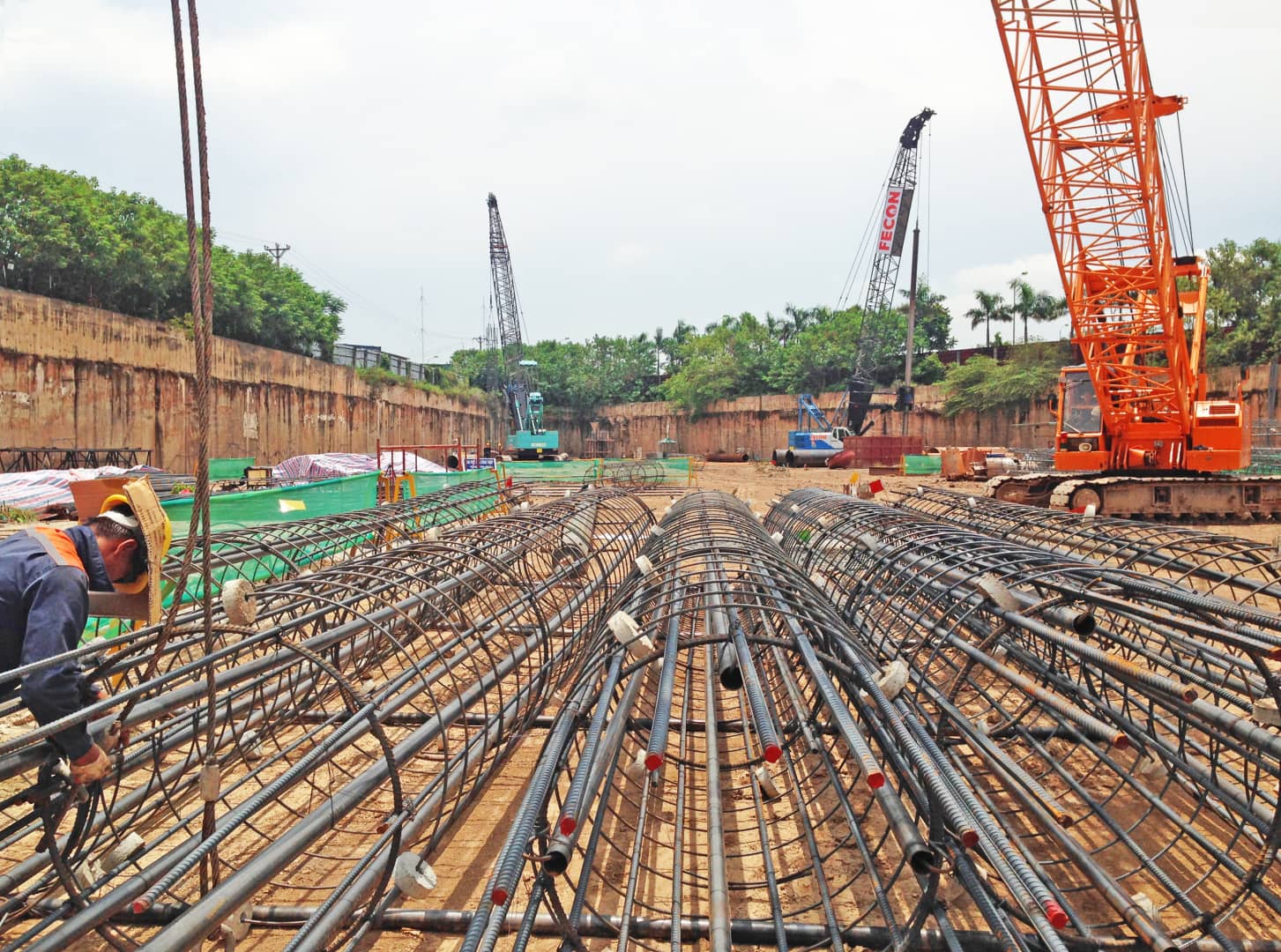

Kiểm tra lồng thép:

Sai số cho phép về lồng thép do thiết kế quy định.

 Hạng mục

 Sai số cho phép,mm

 1. Cự ly giữa cỏc cốt chủ
2. Cự ly cốt đai hoặc cốt lũ so
3. Đường kớnh lồng thép
4. Độ dài lồng thép

± 10
± 20
± 10
± 50

Bảng 4:  Sai số cho phép chế tạo lồng thép.

Kiểm tra Bêtông:

  • Bêtông trước khi đổ phải lấy mẫu, mỗi cọc 3 tổ mẫu lấy cho 3 phần: Đầu, giữa, mũi cọc; mỗi tổ 3 mẫu. Kết quả ép mẫu kèm theo lý lịch cọc.
  • Cần kết hợp từ 2 phương pháp khác nhau trở lên để kiểm tra bêtông. Khi cọc có chiều sâu > 30 lần đường kính thì phải dùng phương pháp kiểm tra qua ống đặt sẵn.
  • Khi phát hiện khuyết tật, nếu còn nghi ngờ cần kiểm tra bằng khoan lấy mẫu và các biện pháp khác để khẳng định khả năng chịu tải lâu dài của nó trước khi quyết định xử lý sửa chữa hoặc phải thay thế bằng các cọc khác. Quyết định cuối cùng do Thiết kế kiến nghị, Chủ đầu tư chấp thuận.

Kiểm tra sức chịu tải của cọc đơn:

  • Sức chịu tải của cọc đơn do thiết kế xác định. Tuỳ theo mức độ quan trọng của công trình và tính phức tạp của điều kiện địa chất công trình mà thiết kế quy định số lượng cọc cần kiểm tra sức chịu tải.
  • Số lượng cọc cần kiểm tra sức chịu tải được quy định dựa trên mức độ hoàn thiện công nghệ của nhà thầu, mức độ rủi ro khi thi công, tầm quan trọng của công trình. Tối thiểu mỗi loại đường kính 1 cọc. Tối đa là 2% tổng số cọc.
  • Kết quả thí nghiệm là căn cứ pháp lý để nghiệm thu móng cọc.
  • Phương pháp kiểm tra sức chịu tải của cọc đơn chủ yếu là thử Tĩnh (nén tĩnh, nhổ tĩnh, nén ngang). Đối với các cọc không thể thử tĩnh được (cọc trên sông, biển …) thì nên dùng phương pháp thử động PDA, Osterberg, Statnamic …
  • Tiến hành thử tĩnh cọc có thể trước hoặc sau khi thi công cọc đại trà. Đầu cọc thí nghiệm nén tĩnh phải cao hơn mặt đất xung quanh 20 – 30 cm và có ống thép dày 5 – 6 mm, dài khoảng 1 m  để đảm bảo không bị nứt khi thí nghiệm và phản ánh đúng chất lượng thi công.

Nghiệm thu:

Dựa trên cơ sở các hồ sơ sau:

  • Hồ sơ thiết kế được duyệt.
  • Biên bản nghiệm thu trắc đạt định vị trục móng cọc.
  • Kết quả kiểm định chất lượng vật liệu, chứng chỉ xuất xưởng của các vật liệu chế tạo trong nhà máy.
  • Kết quả thí nghiệm mẫu bêtông.
  • Hồ sơ nghiệm thu từng cọc.
  • Bản vẽ hoàn công cọc có thuyết minh sai lệch theo mặt bằng và chiều sâu cùng các cọc bổ sung và các thay đổi thiết kế đã được chấp thuận.
  • Các kết quả thí nghiệm độ toàn khối của cây cọc (thí nghiệm biến dạng nhỏ PIT …) theo quy định của thiết kế.
  • Các kết quả thí nghiệm kiểm tra sức chịu tải của cọc.

Các biện pháp an toàn lao động

  • Tất cả các loại máy móc, thiết bị vận hành phải tuyệt đối tuân theo quy trình an toàn, đặc biệt là quy trình an toàn cho xe cẩu và máy khoan.
  • Lắp dựng hệ thống biển báo khu vực nguy hiểm, khu vực cọc vừa mới đổ bêtông xong, cấm di chuyển qua các khu vực này.
  • Khi bị tắc ống đổ bêtông, Nhà thầu phải có phương án xử lý được thiết kế chấp thuận và chỉ được xử lý theo lệnh của người chỉ huy chung.
